La conception d'une carte de chargeur ev personnalisée prête à l'emploi est souvent le seul point de défaillance qui interrompt le lancement d'un produit, entraînant des retards de certification coûteux et la perte de parts de marché. De nombreuses équipes matérielles tentent d'intégrer des fonctions avancées telles que la recharge solaire et la recharge de véhicule à domicile (V2H) sur des cartes génériques, mais se heurtent à des problèmes insurmontables de gestion thermique, de communication entre les composants et de conformité réglementaire. Cette approche ad hoc crée un produit qui n'est pas fiable sur le terrain et qui n'est pas certifiable pour le marché.
Cette note technique évite les discussions superficielles et se concentre sur les décisions critiques de R&D nécessaires à une construction réussie. Nous analyserons les défis techniques spécifiques, de l'intégration de puces V2H bidirectionnelles sur la carte mère aux aspects pratiques de l'utilisation de pinces CT sans fil pour l'équilibrage dynamique de la charge. Nous aborderons également les choix au niveau des composants, comme la spécification de relais de niveau 1 de qualité automobile, et nous décrirons un flux de travail de prototypage rapide pour obtenir un échantillon fonctionnel fabriqué en quelques jours, et non en quelques mois.
Prêt pour la bidirectionnalité : Peut-on ajouter des puces V2H à la carte mère ?
La fonctionnalité "véhicule à domicile" (V2H) est actuellement assurée par une architecture modulaire de composants séparés, et non par une puce intégrée unique sur la carte mère du chargeur.
Normes actuelles en matière de matériel et de protocole
Les systèmes V2H actuels reposent sur une architecture matérielle distribuée pour gérer le flux d'énergie bidirectionnel. Les implémentations utilisent des onduleurs et des convertisseurs dédiés et séparés pour gérer la tâche exigeante de conversion du courant continu de la batterie du véhicule en courant alternatif synchronisé avec le réseau pour une maison. Cette gestion de l'énergie est coordonnée par des protocoles de communication établis tels que CHAdeMO et SunSpec, qui garantissent un transfert d'énergie sûr et fiable. Cette approche modulaire est la norme commerciale dominante car elle isole efficacement le processus de conversion à haute puissance de la logique de contrôle principale, ce qui garantit la stabilité et la sécurité du système.
| Composant | Architecture modulaire V2H actuelle | Solution hypothétique de puce intégrée |
|---|---|---|
| Conversion d'énergie | Modules onduleurs et convertisseurs externes dédiés. | Circuit de conversion haute puissance sur puce. |
| Logique de contrôle | Géré par des protocoles tels que CHAdeMO et SunSpec. | Synchronisation du réseau et logique de contrôle intégrées. |
| Gestion thermique | La chaleur est répartie entre plusieurs composants physiques. | Défi de dissipation de la chaleur hautement concentrée. |
| État du marché | Disponible dans le commerce et éprouvé sur le terrain. | Actuellement en phase de R&D ; non viable commercialement. |
Défis techniques pour l'intégration directe
L'intégration d'une fonctionnalité V2H complète sur une seule puce de carte mère présente des obstacles techniques importants. Une seule puce devrait gérer à la fois la conversion à haute puissance et la logique de contrôle complexe pour la synchronisation du réseau, des tâches qui génèrent une chaleur substantielle. La gestion thermique efficace devient un problème d'ingénierie primordial ; il est extrêmement difficile de dissiper la chaleur d'une puce compacte et intégrée sans compromettre les performances ou la durée de vie. Ces défis combinés de la puissance, du contrôle et de la chaleur sont la raison pour laquelle l'industrie continue de s'appuyer sur des composants séparés et spécialisés pour garantir la fiabilité et la sécurité opérationnelles.
La miniaturisation au cœur de l'avenir
Alors que la recharge bidirectionnelle se généralise, l'objectif stratégique à long terme de l'industrie est la miniaturisation. La R&D se concentre sur la réduction de la taille physique et du coût global du système de la technologie V2H. Ces progrès dépendent fortement des avancées dans la conception des semi-conducteurs, qui pourraient éventuellement conduire à des solutions plus intégrées et plus compactes. Cette innovation est essentielle pour rendre les chargeurs bidirectionnels plus abordables, plus accessibles et plus faciles à installer par les électriciens dans les environnements résidentiels et commerciaux.

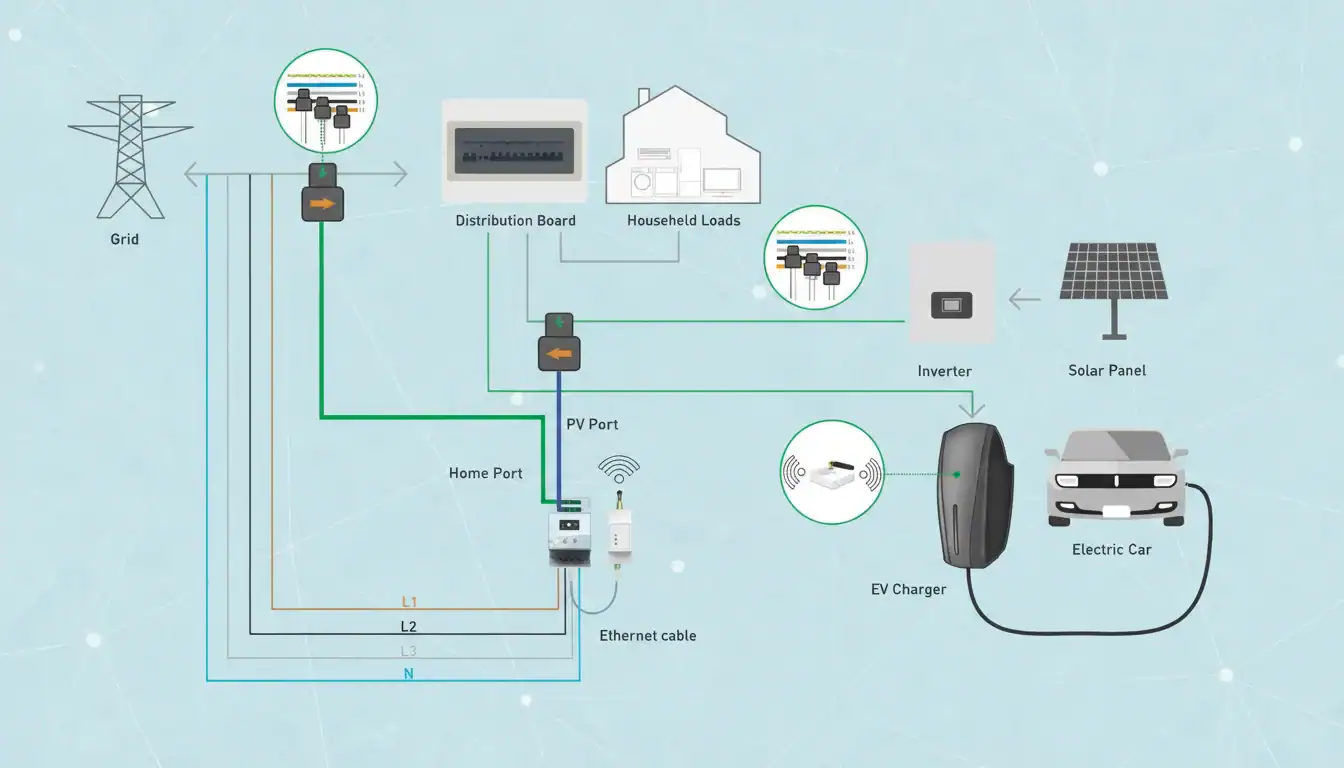

Équilibrage dynamique de la charge (DLB) : L'intégration des pinces de tomodensitométrie sans fil est-elle possible ?
D'ici 2026, l'intégration des pinces de tomodensitométrie sans fil pour l'équilibrage dynamique de la charge sera une solution mature et standard, en raison de ses avantages considérables en termes de coûts d'installation et d'évolutivité par rapport aux systèmes câblés traditionnels.
L'intégration sans fil est une pratique courante d'ici à 2026
Oui, l'intégration de pinces CT sans fil pour l'équilibrage dynamique de la charge (DLB) n'est pas seulement possible - c'est maintenant une technologie mature et largement adoptée. Chez KelyLands, nous confirmons que cette approche est la norme pour les installations neuves et les rénovations. Elle élimine complètement le besoin de câblages complexes et coûteux entre le chargeur et le tableau électrique principal. Le marché s'est résolument tourné vers le sans-fil pour permettre un déploiement rapide de l'infrastructure.
- Le marché s'est résolument orienté vers les solutions sans fil pour permettre une extension rapide de l'infrastructure.
- Nos chargeurs de véhicules électriques sont conçus pour être compatibles avec les principaux systèmes de surveillance de l'énergie sans fil.

Avantages en termes d'installation et d'évolutivité
Le principal avantage d'un système DLB sans fil est la réduction significative de la complexité et du coût de l'installation. Il ne nécessite pas de travaux électriques coûteux tels que l'installation de nouveaux conduits ou le creusement de tranchées pour le passage des câbles. Les déploiements sont donc plus rapides et beaucoup plus évolutifs, en particulier dans les grandes propriétés commerciales, les complexes d'appartements ou les bâtiments existants où il n'est pas possible d'effectuer des travaux perturbateurs.
- Les pinces CT sans fil permettent des installations faciles à mettre à niveau sans nécessiter d'importants travaux d'amélioration de l'installation électrique.
- Les clients peuvent déployer et étendre leurs réseaux de recharge plus efficacement grâce à des coûts initiaux de main-d'œuvre et de matériel moins élevés.
Protocoles de communication clés : LoRa, WiFi et RF
Notre équipe d'ingénieurs intègre divers protocoles de communication sans fil pour répondre aux différentes exigences des sites. LoRa est excellent pour la couverture longue distance dans les grands parkings, tandis que le WiFi et la RF sont fiables et rentables pour les installations résidentielles et commerciales typiques. Le choix du bon protocole dépend entièrement de l'environnement d'installation et des besoins de performance.
| Protocole | Cas d'utilisation optimal | Caractéristiques principales |
|---|---|---|
| LoRa (longue portée) | Grandes propriétés commerciales, vastes parkings. | Excellente couverture à longue distance (jusqu'à ~300 m), idéale pour surmonter les obstacles physiques. |
| WiFi | Installations résidentielles et commerciales standard avec infrastructure de réseau existante. | Exploite les réseaux existants ; intégration transparente avec les systèmes intelligents de gestion de l'énergie. |
| RF (Radio Fréquence) | Connexions point à point fiables dans les environnements typiques des bâtiments. | Communication simple et robuste ; moins sujet à l'encombrement du réseau que le WiFi. |
Performance : Solutions câblées ou sans fil
Bien que le sans fil soit le choix dominant pour sa flexibilité, KelyLands prend également en charge les pinces CT câblées pour des cas d'utilisation spécifiques. Une connexion câblée offre une fiabilité absolue sans latence et est immunisée contre les interférences du réseau. C'est donc l'option préférée pour les applications industrielles critiques ou les sites avec des interférences RF extrêmes où la garantie de performance l'emporte sur la commodité d'installation.
- Les solutions sans fil sont idéales pour la plupart des utilisations commerciales et résidentielles où la flexibilité est essentielle.
- Les connexions filaires offrent une résilience hors ligne maximale pour les sites nécessitant des ajustements de charge garantis et instantanés.
Votre marque sur les chargeurs Smart EV certifiés

L'utilisation de relais de qualité automobile n'est pas négociable pour la fabrication de chargeurs de VE durables, car ils sont conçus pour des charges de courant élevées et des conditions environnementales extrêmes que les composants commerciaux standard ne peuvent pas gérer de manière fiable.
La décision d'utiliser des relais de niveau 1 de qualité automobile a un impact direct sur la sécurité, la fiabilité et la viabilité commerciale à long terme d'un chargeur de VE. Si les composants de qualité commerciale peuvent réduire les coûts de production initiaux, ils présentent des risques de défaillance importants lorsqu'ils sont soumis à des courants élevés soutenus et à des environnements d'exploitation difficiles, communs aux infrastructures de charge. Les relais automobiles sont spécifiquement conçus pour atténuer ces risques, ce qui en fait le bon choix d'ingénierie pour construire un produit robuste.
Performance et fiabilité à des températures élevées
Les relais de qualité automobile sont conçus pour fonctionner de manière fiable sur une large plage de températures, généralement de -40°C à +125°C. Cette stabilité opérationnelle est essentielle pour les chargeurs de véhicules électriques qui doivent fonctionner sous différents climats sans dégradation des performances. Qu'il soit installé dans un garage gelé en Scandinavie ou dans un parking ensoleillé au Moyen-Orient, la fonction de commutation du composant reste inchangée. Cette fonction est associée à une longévité mécanique élevée, avec des valeurs nominales dépassant souvent un million de cycles, ce qui réduit considérablement le risque de défaillance du composant au cours de la durée de vie du chargeur.
| Fonctionnalité | Relais de qualité commerciale | Relais de qualité automobile (niveau 1) |
|---|---|---|
| Température de fonctionnement | Étroite (par exemple, de 0°C à 70°C) | Large (-40°C à +125°C) |
| Longévité mécanique | ~100 000 - 300 000 cycles | 1 000 000+ cycles |
| Scellement environnemental | Souvent non scellés ou partiellement scellés | Conception entièrement scellée (étanche à la poussière et à l'humidité) |
| Résistance aux vibrations | Standard | Haut ; conçu pour les environnements de véhicules |
Capacité de commutation à haute intensité
Ces relais sont conçus pour gérer les charges électriques importantes liées à la recharge des véhicules électriques. Des modèles capables de commuter jusqu'à 130A sont disponibles, gérant en toute sécurité l'ampérage requis pour les sessions de charge rapide dans les unités de 7kW, 11kW et 22kW. Cette capacité est essentielle pour une alimentation sûre et efficace. Ils sont également dotés d'une gestion thermique améliorée pour éviter la surchauffe lors d'une utilisation soutenue de plusieurs heures, un scénario courant qui peut entraîner la défaillance de composants moins importants.
Étanchéité à l'environnement et durabilité
Une conception entièrement étanche protège les mécanismes internes du relais de la poussière, de l'humidité et d'autres contaminants environnementaux. Il ne s'agit pas d'un luxe, mais d'une exigence pour les équipements qui seront installés à l'extérieur et exposés aux éléments. Cette construction robuste garantit une durabilité à long terme, en protégeant contre les infiltrations et en résistant aux chocs physiques et aux vibrations qui peuvent survenir pendant l'expédition, l'installation et l'utilisation quotidienne. L'approvisionnement en relais répondant à des normes de conformité strictes pour les environnements exigeants est un élément essentiel de notre philosophie de conception.
Prototypage rapide : Peut-on imprimer en 3D un échantillon fonctionnel en 7 jours ?
Un prototype de chargeur de VE fonctionnel imprimé en 3D en sept jours n'est pas seulement possible, c'est un élément standard de notre processus de développement OEM, rendu possible par la fabrication numérique moderne.
Des semaines aux jours : Vitesses de prototypage actuelles
La norme industrielle en matière de prototypage rapide a fondamentalement changé. Les cycles de fabrication, qui prenaient autrefois des semaines, se réduisent aujourd'hui à 24 ou 72 heures pour de nombreux composants. KelyLands utilise ces avancées pour faire d'un délai de 7 jours pour un échantillon fonctionnel un objectif pratique pour la plupart des projets OEM.
- La fabrication additive avancée permet de réduire les délais de production des circuits imprimés et des boîtiers traditionnels.
- Pour des conceptions spécifiques, nous pouvons fabriquer des prototypes fonctionnels en quelques heures, ce qui permet une validation immédiate de la conception.
- Cette rapidité permet de réduire les coûts de développement et d'accélérer l'ensemble du cycle de mise sur le marché des produits.
Des technologies de base pour une exécution rapide
Notre processus de prototypage fait appel à des technologies clés de fabrication numérique qui permettent de s'affranchir de l'outillage traditionnel dès les premières étapes. Cela permet la création directe et immédiate de pièces complexes à partir de conceptions numériques.
- L'impression 3D de précision permet de créer des boîtiers multicouches et complexes directement à partir de fichiers CAO.
- Les systèmes d'imagerie directe et le traitement au laser permettent de produire rapidement des circuits imprimés fonctionnellement complexes.
- Ces outils offrent la flexibilité nécessaire pour les géométries de cartes personnalisées et les changements de conception rapides et itératifs.
Faisabilité et processus de 7 jours de KelyLands
Un prototype en 7 jours est réalisable et correspond à notre délai d'échantillonnage standard de 7 à 15 jours. Le processus commence par un examen de la conception afin de confirmer que la complexité des composants et les besoins en matériaux sont compatibles avec le délai de production rapide.
- L'objectif de 7 jours couvre généralement un échantillon fonctionnel initial utilisant des pièces imprimées en 3D et un circuit imprimé vérifié.
- Le délai final dépend de la complexité du projet, de la disponibilité des matériaux et de l'ampleur des essais fonctionnels requis.
- Cette étape de prototypage rapide fait partie intégrante de notre service OEM/ODM avant de s'engager dans la production d'outils en série.
Conclusion
La construction d'un chargeur de VE prêt pour le marché commence au niveau de la carte mère. L'intégration de fonctions telles que la compatibilité V2H et l'équilibrage dynamique de la charge sans fil directement sur la carte de circuit imprimé crée un produit puissant et efficace. La sélection de composants de qualité automobile pour la conception garantit une fiabilité et une sécurité à long terme pour l'utilisateur final.
Si vous développez un chargeur de VE personnalisé, notre équipe d'ingénieurs peut vous aider à valider vos exigences matérielles. Contactez-nous pour discuter des spécifications de votre projet et explorer nos solutions OEM.
Questions fréquemment posées
Pouvez-vous concevoir un circuit imprimé personnalisé pour mon chargeur ?
Oui, tout à fait. Nous sommes spécialisés dans la conception et le développement de circuits imprimés personnalisés pour les chargeurs de véhicules électriques. Notre processus implique une approche collaborative où nous travaillons avec votre équipe pour définir les exigences spécifiques, y compris le facteur de forme, les spécifications d'alimentation, les protocoles de communication et les caractéristiques uniques. Nous prenons en charge l'ensemble du cycle de vie, depuis la conception des schémas et la sélection des composants jusqu'à la mise en page, le prototypage et les tests, afin de garantir que la carte finale réponde à vos objectifs en matière de performances, de coûts et de certification.
Prenez-vous en charge le matériel V2H (Vehicle to Home) ?
Oui, nous prenons en charge l'intégration matérielle du véhicule à la maison (V2H). Notre architecture matérielle actuelle pour la charge bidirectionnelle utilise une approche modulaire avec des onduleurs et des convertisseurs dédiés pour gérer efficacement le flux d'énergie et la synchronisation du réseau. Cette conception garantit des performances robustes et la conformité aux protocoles de communication établis tels que CHAdeMO et SunSpec. Au fur et à mesure que la technologie évolue, nous nous concentrons activement sur la recherche et le développement de solutions plus compactes et intégrées utilisant des semi-conducteurs avancés.
Quelles marques de relais et de condensateurs utilisez-vous ?
Pour les composants critiques tels que les relais et les condensateurs, nous nous approvisionnons exclusivement auprès de fabricants de niveau 1, leaders du secteur, afin de garantir une fiabilité et une sécurité maximales. Nos fournisseurs préférés pour les relais de haute puissance comprennent des marques telles que TE Connectivity, Omron et Panasonic. Pour les condensateurs, nous spécifions généralement des composants à longue durée de vie et à haute température provenant de fabricants tels que TDK, Murata, Nichicon et KEMET. La sélection des composants est toujours adaptée aux exigences spécifiques de l'application en matière de tension, de courant et d'environnement.
Peut-on ajouter un module 4G/LTE à la carte ?
Oui, nous pouvons tout à fait intégrer un module 4G/LTE dans la conception du circuit imprimé de votre chargeur. Nous utilisons généralement des modules M.2 ou mini-PCIe pré-certifiés de fournisseurs de premier plan tels que Sierra Wireless, Telit ou u-blox afin d'accélérer le développement et de simplifier les approbations des opérateurs. Le processus d'intégration comprend la conception des interfaces à haut débit nécessaires, le placement adéquat de l'antenne pour une intégrité optimale du signal et la gestion de la consommation d'énergie du module
