Guide de gestion des câbles de recharge des VE

Une gestion efficace des câbles pour la recharge des VE est la première ligne de défense contre les défaillances prématurées de l'équipement, la responsabilité du site et les temps d'arrêt opérationnels. Un câble de recharge laissé au sol est plus qu'une simple horreur ; il représente un risque de trébuchement pour les employés et les clients, et il est constamment exposé au risque d'écrasement par la circulation des véhicules. Cet abus quotidien dégrade la gaine du câble et endommage les broches sensibles du connecteur, ce qui entraîne des réparations coûteuses et des sessions de charge peu fiables qui frustrent les conducteurs et nuisent à votre chiffre d'affaires.

Ce guide fournit une analyse technique du matériel conçu pour résoudre ces problèmes. Nous analyserons les mécanismes des rétracteurs de câbles aériens pour dégager les sols des garages et des dépôts, nous expliquerons le rôle essentiel des étuis dans la protection de la tête de connecteur et nous comparerons les différences fonctionnelles entre les câbles spiralés et les câbles droits pour une utilisation quotidienne. L'objectif est de fournir aux gestionnaires d'installations et aux installateurs les informations nécessaires pour spécifier une installation de charge sûre, durable et conviviale.

Le problème du “tuyau d'arrosage” : pourquoi les câbles sont-ils si lourds et si sales ?

Les exigences physiques d'une alimentation électrique sûre - câblage en cuivre lourd et isolation durable - rendent les câbles de recharge des VE intrinsèquement lourds, sales et difficiles à gérer, ce qui crée un défi quotidien en termes d'utilisation.

Câblage et isolation en cuivre : La source du poids des câbles

Le poids important d'un câble de recharge pour VE n'est pas un défaut de conception ; c'est une conséquence directe des matériaux nécessaires pour transmettre en toute sécurité des courants électriques élevés pendant plusieurs heures. Le cœur du câble est constitué d'un ensemble de conducteurs en cuivre épais, nécessaires pour gérer la chaleur et la résistance électrique. Ces conducteurs sont ensuite enveloppés de plusieurs couches d'isolant lourd et protecteur afin de garantir la durabilité et la sécurité opérationnelle lors des manipulations quotidiennes.

• La charge à haute intensité exige un câblage en cuivre de gros calibre pour éviter la surchauffe, et ce cuivre constitue la majeure partie du poids total du câble.
• Un revêtement extérieur durable, généralement un composé thermoplastique ou en caoutchouc, assure une protection essentielle contre les intempéries et l'abrasion, ce qui ajoute une masse importante au produit final.
• Outre les fils d'alimentation principaux, les câbles modernes contiennent également des conducteurs de communication plus petits qui facilitent l'échange de données entre le chargeur et le véhicule, ce qui augmente encore l'épaisseur et le poids du câble.

Pourquoi les gaines de câbles attirent-elles la poussière et la saleté ?

Les câbles de recharge des VE passent leur vie sur les sols des garages, les allées et les surfaces des parkings publics. Les propriétés matérielles de leur gaine extérieure en font des aimants pour la saleté, la poussière et l'huile qu'ils rencontrent. Ces salissures sont ensuite facilement transférées sur les mains, les vêtements et le véhicule de l'utilisateur lors de la manipulation.

• Le polymère souple utilisé pour l'enveloppe extérieure présente une surface légèrement poreuse ou texturée qui absorbe facilement la poussière, la boue, la graisse et d'autres débris provenant du sol.
• En tirant le câble vers et depuis le véhicule, cette saleté s'accumule sur toute sa longueur.
• Cette accumulation rend le câble désagréable à manipuler et crée un risque réel de salir l'utilisateur et le coffre ou l'intérieur de la voiture où le câble est souvent stocké.

Les tracas quotidiens de la gestion de câbles lourds et peu maniables

La combinaison d'un poids et d'une longueur importants rend les câbles pour VE encombrants à utiliser et à ranger proprement. Cela encombre les garages et peut transformer la simple routine quotidienne de branchement et de débranchement en une tâche frustrante. La tendance du câble à s'emmêler et à résister à l'enroulement - l'effet “tuyau d'arrosage” - complique le stockage et la récupération à chaque cycle de charge.

• L'enroulement d'un câble lourd et rigide nécessite un effort physique, un problème qui s'aggrave par temps froid lorsque le matériau de la gaine devient moins flexible.
• En l'absence d'un étui ou d'un système de rétraction dédié, les câbles sont souvent laissés en tas sur le sol, ce qui crée un risque de trébuchement persistant et un aspect désordonné.
• De nombreux utilisateurs trouvent que le câble se rebiffe lorsqu'il est enroulé, s'emmêlant et s'entortillant comme un tuyau d'arrosage récalcitrant, ce qui empêche de le ranger correctement.

Rétracteurs de câbles : Les systèmes aériens peuvent-ils sauver le sol de votre garage ?

Les systèmes aériens offrent une solution propre à l'encombrement des câbles, mais le marché manque de rétracteurs résidentiels spécialisés, ce qui oblige à choisir entre un stockage statique inadéquat et un équipement industriel surdimensionné.

Le manque de données sur les rétracteurs spécifiques aux garages

Il y a une absence évidente de données de marché pour les rétracteurs de câbles conçus spécifiquement pour la recharge des VE à domicile. Les recherches de solutions pour les garages suspendus aboutissent généralement à deux catégories sans rapport entre elles : les étagères de stockage à usage général pour les boîtes et les systèmes de gestion des câbles de qualité industrielle pour les planchers d'usine. Aucune information n'indique de fabricants ou de produits spécialement conçus pour soulever et stocker un seul câble de recharge de VE dans un environnement résidentiel. Il est donc impossible de comparer directement les produits disponibles, car ce créneau n'est pas desservi par les principaux fabricants.

Stockage général en hauteur et gestion active des câbles

Les rayonnages suspendus et les étagères que l'on trouve dans les études de marché sont des solutions de stockage passives et statiques. Ils sont destinés à contenir des articles qui ne sont pas utilisés quotidiennement, comme les équipements saisonniers. Ces systèmes ne résolvent pas le problème central de la gestion d'un câble de VE pendant et après la charge. Une véritable solution nécessite un dispositif de gestion active, doté d'un mécanisme permettant de rétracter le câble du sol après utilisation ou de le suspendre en toute sécurité pendant la charge, plutôt qu'une simple étagère pour le ranger.

Pourquoi les systèmes industriels ne s'adaptent-ils pas aux garages domestiques ?

Il existe des systèmes sophistiqués de gestion des câbles pour les environnements industriels tels que les centres de données et les usines de fabrication, mais ils ne constituent pas une solution pratique pour les particuliers. Ces systèmes sont conçus pour gérer des centaines de câbles simultanément et pour résister à un usage industriel intensif. Leur complexité, leur taille physique et leur coût élevé sont prohibitifs pour une installation de recharge d'un seul véhicule à domicile. Le besoin essentiel d'un garage résidentiel est un enrouleur simple, sûr et semi-automatique, qui est un produit fondamentalement différent d'un porte-câble industriel à grande échelle.

Boostez votre marque avec les chargeurs OEM EV.

Nos chargeurs intelligents pour véhicules électriques, entièrement certifiés et conformes à la norme IP67, sont prêts pour une personnalisation OEM complète afin d'accroître votre présence sur le marché. Avec des MOQ à partir de 100 unités et une chaîne d'approvisionnement solide, nous vous offrons la qualité et l'envergure dont vous avez besoin pour réussir.

Explorer les solutions OEM →

Holsters & Docks : Pourquoi la protection de la tête de branchement est-elle essentielle ?

Il s'agit d'un élément essentiel pour prévenir les dommages physiques, la corrosion due aux intempéries et les défaillances électriques qui entraînent des réparations coûteuses et des risques pour la sécurité.

Prévention des dommages physiques et de l'usure

La tête de la prise EV est manipulée quotidiennement et est vulnérable aux chutes accidentelles, aux chocs ou à l'écrasement par un véhicule. Un étui ou une station d'accueil spécifique offre un logement sûr qui absorbe les chocs et protège les broches du connecteur et le boîtier en plastique contre les fissures et les ruptures. Sans cette protection, vous risquez des réparations coûteuses ou le remplacement complet du câble.

• Une prise qui tombe peut facilement se fissurer, exposant ainsi le câblage interne sensible et créant un risque immédiat pour la sécurité.
• Les broches du connecteur peuvent se plier ou se casser si on marche dessus ou si on les écrase, ce qui empêche une liaison sûre avec le port de charge du véhicule et peut interrompre la charge.
• D'ici à 2026, la protection des équipements de recharge contre les mauvaises manipulations des utilisateurs est une pratique courante qui permet de réduire les coûts d'entretien des stations domestiques et publiques.

Protection des connecteurs contre les intempéries et les débris

Lorsqu'ils sont laissés au sol, les contacts électriques de la prise sont exposés à l'humidité, à la poussière, à la saleté et même aux insectes. Un étui protège ces composants critiques, empêchant la corrosion et les blocages qui perturbent la charge, réduisent l'efficacité ou provoquent des défaillances de connexion au fil du temps.

• L'humidité provenant de la pluie, de la neige ou de l'humidité est l'une des principales causes de la corrosion des contacts, ce qui entraîne une mauvaise conductivité et des courts-circuits potentiels.
• La poussière et les petits débris peuvent s'accumuler à l'intérieur du connecteur, obstruant les broches et provoquant des erreurs de charge intermittentes.
• Une station d'accueil bien conçue maintient la tête du bouchon orientée vers le bas, ce qui permet à la condensation ou à l'humidité de s'écouler naturellement.

Maintien de l'intégrité et de la sécurité électriques

L'état physique de la tête de la fiche est directement lié à sa sécurité et à ses performances électriques. L'endommagement des broches ou du boîtier compromet l'isolation et crée de mauvaises connexions, ce qui entraîne des risques de surchauffe ou d'arc électrique. Un étui permet de s'assurer que la fiche reste dans un état optimal pour un fonctionnement sûr et fiable.

• Des broches propres et droites garantissent une connexion électrique solide, ce qui est essentiel pour une alimentation constante et sûre, quel que soit l'ampérage.
• Le fait de placer correctement la fiche dans un étui permet d'éviter les arcs électriques qui peuvent se produire en cas de connexions lâches ou contaminées.
• Le maintien de la mise à la terre et du blindage de la fiche est une exigence fondamentale pour la fiabilité à long terme de tout équipement de charge.

Réduire les risques de déplacement et promouvoir l'organisation

Un câble de recharge qui traîne sur le sol du garage ou de l'allée constitue un risque de trébuchement important. Un étui permet de ranger la prise hors du sol, ce qui permet de garder l'espace rangé, organisé et plus sûr pour tout le monde.

• Le rangement de la prise dans une station d'accueil permet de gérer le câble de manière ordonnée et de dégager le passage.
• Une installation de charge organisée réduit l'encombrement et minimise le risque que le câble s'emmêle ou soit endommagé en cas d'écrasement.
• Dans les environnements partagés tels que les lieux de travail ou les immeubles d'habitation, un stockage approprié des câbles est essentiel pour maintenir un espace sûr et accessible à tous les utilisateurs.

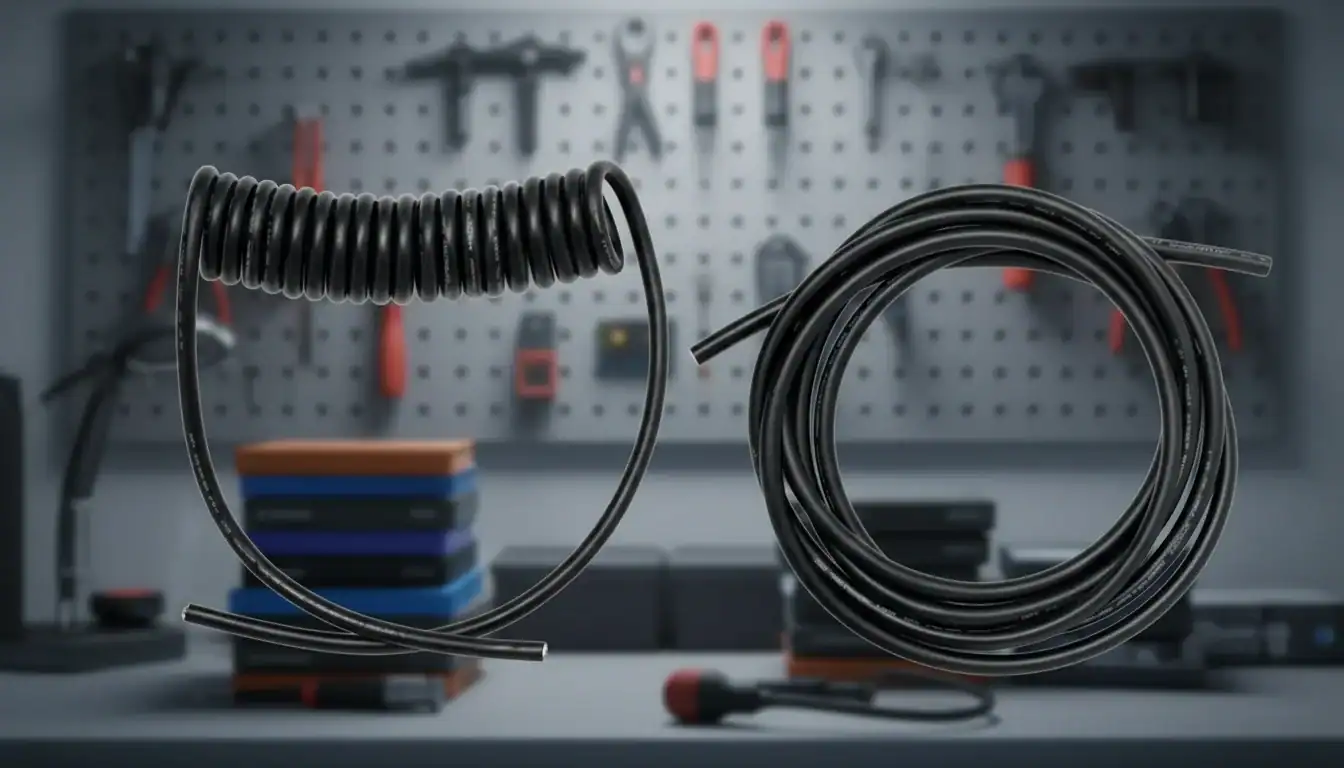

Spirale ou droit : Quel type de câble est le plus adapté à une utilisation quotidienne ?

Le marché ne débat plus de la supériorité universelle d'un câble ; le choix est désormais entièrement guidé par l'application. Les câbles spiralés conviennent aux environnements dynamiques et limités en espace, tandis que les câbles droits offrent une portée maximale et un bon rapport coût-efficacité dans les installations fixes.

Stockage et espace : L'avantage compact des câbles spiralés

Les câbles en spirale sont conçus pour les environnements où l'encombrement est un problème. Leur conception en spirale est auto-rétractable, ce qui permet de maintenir l'excédent de câble hors du sol et d'éviter les enchevêtrements que l'on rencontre fréquemment avec les longs câbles droits. Cette caractéristique est essentielle dans les garages commerciaux très fréquentés ou chez les particuliers dont l'espace au sol est limité, car elle minimise les risques de trébuchement et simplifie le stockage. Le câble se contracte naturellement jusqu'à une fraction de sa longueur étendue, ce qui le rend idéal pour les applications mobiles ou les stations de recharge qui doivent conserver un aspect propre et professionnel.

Installations fixes et à portée de main : Là où les câbles droits excellent

Pour les installations statiques, les câbles droits sont la norme dans l'industrie. Ils offrent la plus grande portée possible pour leur longueur donnée sans la tension inhérente à un câble enroulé. C'est pourquoi ils constituent le choix idéal pour les chargeurs muraux permanents ou les machines industrielles où la distance entre la source d'alimentation et le véhicule électrique est fixe et prévisible. Du point de vue de la fabrication, les câbles droits sont également plus rentables à produire, en particulier pour les grandes longueurs, ce qui en fait le choix par défaut pour la plupart des modèles de chargeurs à câble.

Durabilité et longévité dans l'utilisation quotidienne

La conception d'un câble influence directement sa durée de vie. Les bobines d'un câble spiralé agissent comme un ressort, absorbant les forces de traction et de flexion et répartissant uniformément les contraintes sur toute sa longueur. Cette conception protège intrinsèquement le câblage interne de la fatigue du métal qui résulte d'une flexion répétée au même endroit. Les câbles droits sont très résistants dans des conditions statiques, mais s'ils sont pliés de manière répétée au niveau du connecteur ou du point de sortie du chargeur, ils peuvent s'user et se déchirer. La gaine TPU (polyuréthane thermoplastique) de haute qualité permet aux deux types de câbles de résister à l'abrasion et de rester flexibles à basse température, mais la forme spiralée offre un avantage mécanique contre les contraintes de manipulation.

Critères de sélection spécifiques à la demande

Le choix entre les câbles spiralés et les câbles droits se résume à des besoins pratiques. Une approche unique est inefficace et conduit à la frustration de l'utilisateur. Une évaluation claire de l'environnement de charge est le seul moyen de garantir des performances optimales.

• Évaluer la distance de chargement : Si vous avez besoin de maximiser chaque centimètre de longueur de câble pour atteindre le port de charge de votre véhicule, un câble droit est le bon choix.
• Évaluer le rangement et l'encombrement : Pour les garages étroits ou les stations faisant face au public, où l'apparence soignée est obligatoire, la nature auto-rétractable d'un câble spiralé est supérieure.
• Tenir compte de la manipulation quotidienne : Si le câble doit être branché, débranché et déplacé fréquemment, la capacité de la spirale à gérer les contraintes offre un avantage tangible en termes de longévité.
• Facteur de permanence de l'installation : Pour une installation permanente d'une boîte murale, un câble droit est plus simple et plus rentable.

Conclusion

Une gestion efficace des câbles ne se limite pas à un garage bien rangé ; il s'agit d'un élément essentiel d'une station de charge sûre et efficace. L'utilisation de rétracteurs, d'étuis et du type de câble approprié permet d'éviter les risques de trébuchement et de protéger la prise de charge contre les dommages. Cela garantit la longévité de votre équipement et maintient un environnement professionnel pour les opérations quotidiennes.

Si vous souhaitez équiper une installation commerciale ou vous procurer des accessoires pour votre gamme de produits, nous fournissons des systèmes de gestion durables conçus pour des environnements à forte utilisation. Contactez notre équipe pour discuter des exigences de votre projet ou pour demander un catalogue complet de nos solutions de recharge pour VE.
