Normes de contrôle qualité de l'usine de chargeurs EV : IATF 16949 et tests d'amorçage

Un processus de test et de contrôle qualité défaillant (inspection en usine des chargeurs de VE) peut entraîner une défaillance généralisée de l'équipement, une atteinte à la réputation de la marque et des millions de dollars de frais de rappel. Sur un marché où de nombreuses usines rivalisent uniquement sur les prix, la vérification des systèmes de qualité d'un fournisseur est un moyen de défense essentiel contre un matériel non fiable qui met en péril l'ensemble de votre réseau de distribution.

Ce document décrit les procédures de base qui sous-tendent notre certification IATF 16949 de qualité automobile. Nous vous montrerons exactement comment nous effectuons des tests de déverminage de quatre heures à pleine charge sur chaque unité, validons l'étanchéité dans un réservoir d'immersion IP67, effectuons des tests de chute d'emballage et maintenons un système de traçabilité des composants de bout en bout par numéro de série.

La chambre de combustion : Faut-il tester chaque appareil à pleine charge pendant 4 heures ?

Oui, chaque chargeur est obligatoirement soumis à un test de déverminage à pleine charge pour détecter les défaillances latentes des composants avant l'expédition, un processus essentiel pour réduire les défauts sur le terrain et garantir la fiabilité à long terme du produit.

Objectif du test de déverminage

Nous utilisons les tests de déverminage comme étape finale de la production pour détecter les défaillances précoces, souvent appelées “mortalité infantile” dans le domaine de l'électronique. Ce processus soumet chaque chargeur de VE à des contraintes de durée de vie accélérées, ce qui permet d'identifier les défauts de fabrication, les faiblesses des composants ou les erreurs d'assemblage avant que les unités ne soient emballées. L'exposition des défauts latents en usine permet d'éviter qu'ils ne se transforment en réclamations coûteuses au titre de la garantie ou en problèmes de sécurité pour l'utilisateur final.

• Simule une utilisation prolongée et intensive afin d'exposer les défauts cachés des composants et de l'assemblage.
• Réduit les réclamations potentielles au titre de la garantie et améliore la fiabilité globale du produit.
• Valide que chaque unité fonctionne correctement dans des conditions de fonctionnement stressantes.

Simulation de conditions de stress réelles

Pendant le cycle de déverminage, chaque chargeur fonctionne à sa puissance nominale maximale. Nous les soumettons à des températures ambiantes élevées et à des courants électriques à pleine charge pendant une période prolongée. Ce processus reproduit les scénarios de charge les plus exigeants du monde réel, comme la charge d'un véhicule dans un garage chaud pendant l'été. En poussant les composants électroniques à leurs limites thermiques et électriques dans un environnement contrôlé, nous nous assurons qu'ils sont suffisamment robustes pour faire face aux pires conditions de fonctionnement sur le terrain.

Garantir la conformité et la fiabilité

Ces tests rigoureux confirment que chaque chargeur que nous produisons répond à nos critères de qualité internes et aux principales normes internationales telles que IEC 62196 et SAE J1772. Nos systèmes automatisés de déverminage nous permettent de tester des centaines d'unités simultanément, ce qui garantit un contrôle qualité cohérent et efficace sur l'ensemble de la chaîne de production. Il s'agit de la dernière étape de validation, qui permet de s'assurer que nos chargeurs offriront des performances sûres et fiables à long terme.

Laboratoire étanche : Peut-il survivre à la cuve d'immersion IP67 ?

L'obtention de l'indice IP67 ne se limite pas à une certification unique ; elle exige un processus de validation discipliné en deux étapes, combinant une immersion physique et des essais non destructifs de dégradation de la pression sur des lots de production.

La norme IEC 60529 : 1 mètre pendant 30 minutes

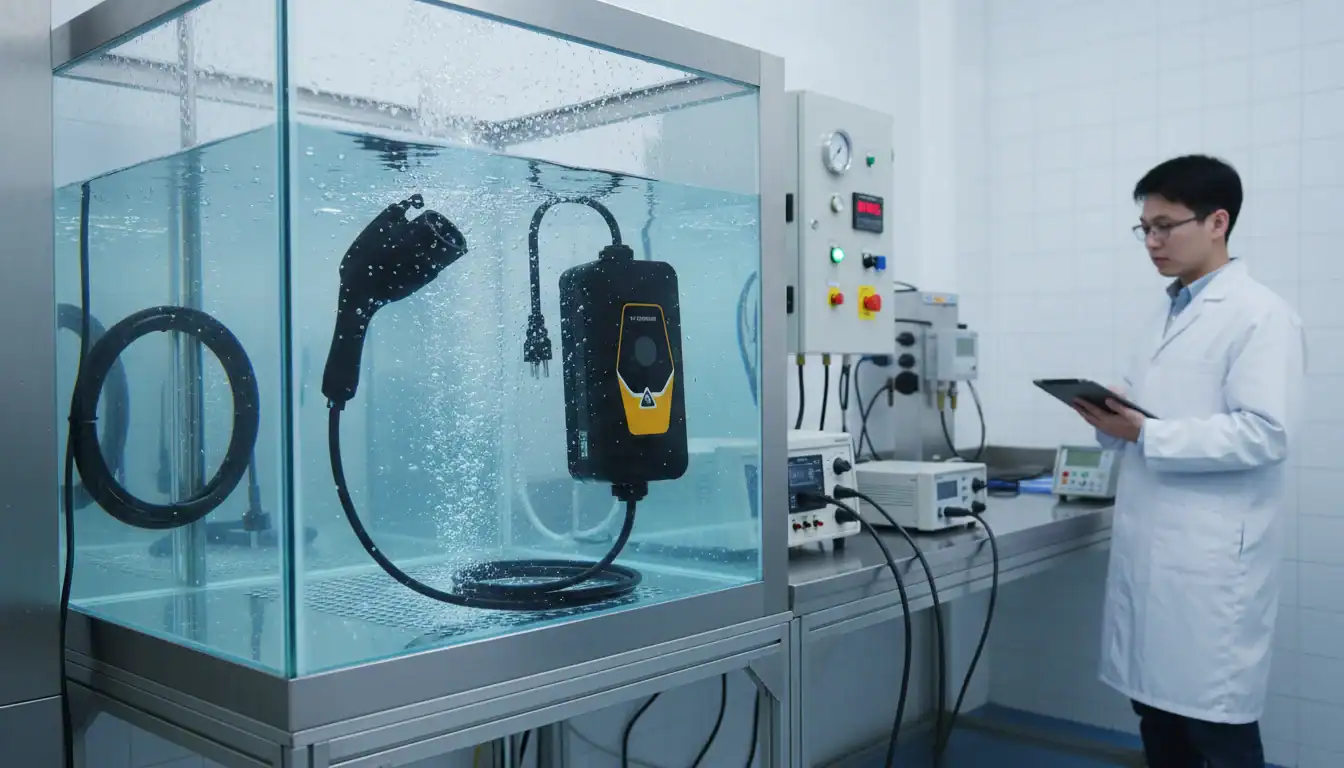

Notre laboratoire d'essais d'étanchéité fonctionne strictement selon la norme IEC 60529, la référence mondiale pour la certification IP67. Le protocole de test est sans ambiguïté : nous immergeons entièrement des produits tels que nos chargeurs portables pour véhicules électriques dans un réservoir d'eau à une profondeur d'un mètre exactement pendant 30 minutes. Cette procédure simule le risque réel d'immersion temporaire, de la chute dans une flaque d'eau à l'exposition lors d'une averse torrentielle, et permet de vérifier que les joints du boîtier empêchent la pénétration de l'eau dans les composants électroniques internes sensibles.

• Chaque lot de produits concerné est soumis à cette validation normalisée.
• Le test confirme l'aptitude du produit à être utilisé à l'extérieur en cas d'exposition à la pluie et à l'eau stagnante.

Chambre d'essai automatisée et enregistrement des données

Pour garantir la précision et la répétabilité, nous utilisons une chambre d'immersion en acier inoxydable conçue avec précision et gérée par un système de contrôle programmable. Ce dispositif automatisé élimine l'erreur humaine en garantissant que chaque test respecte les spécifications exactes de profondeur et de durée requises par la norme CEI. Chaque cycle de test est automatiquement enregistré par rapport au lot de production, créant ainsi un enregistrement immuable pour le contrôle de la qualité et la traçabilité.

• Le système maintient des conditions de pression et de température de l'eau constantes pour chaque test.
• La documentation automatisée soutient directement nos protocoles internes de traçabilité et d'assurance qualité.

Détection non destructive de fuites par décomposition de la pression

Avant d'immerger un appareil dans l'eau, nous utilisons une technique de validation plus proactive et plus sensible : l'essai de décomposition de la pression volumétrique. Cette méthode non destructive consiste à sceller l'appareil, à le pressuriser avec un volume d'air spécifique et à utiliser des capteurs de haute précision pour mesurer toute baisse de pression au fil du temps. Ce processus permet de détecter des fuites microscopiques dans les joints et les garnitures, invisibles à l'œil nu, ce qui nous permet d'identifier et de corriger les problèmes d'intégrité potentiels à un stade précoce du processus d'assemblage, avant qu'ils ne se transforment en défaillances sur le terrain.

• Cette technique permet d'identifier d'éventuels défauts de fabrication avant même qu'une unité n'entre dans le bassin d'immersion.
• Il s'agit d'une méthode rapide, fiable et hautement reproductible pour valider l'intégrité du joint sur chaque unité.

Élargissez votre marché avec des chargeurs de VE personnalisables

Offrez à vos clients des chargeurs portables de VE robustes et entièrement certifiés, adaptés au logo, aux couleurs et à l'emballage uniques de votre marque. Nos solutions OEM/ODM à faible QM et notre support R&D interne garantissent une chaîne d'approvisionnement fiable pour la croissance de votre marché.

Obtenir un devis OEM →

Test de chute : Le colis survivra-t-il aux abus de FedEx/UPS ?

Il s'agit d'un processus d'ingénierie contrôlé qui valide l'intégrité de l'emballage face à des contraintes logistiques réelles, réduisant ainsi directement les réclamations pour dommages et les retours.

Simulation des impacts du transport maritime dans le monde réel

Pour vérifier que nos produits arrivent en toute sécurité, nous effectuons des simulations de chute libre contrôlée qui reproduisent les chutes, les chocs et les impacts subis par les colis pendant le transport. Ces tests sont ajustés en fonction du poids et de la taille du colis afin de refléter les conditions réelles d'expédition.

• Les tests consistent à laisser tomber des colis d'une hauteur spécifique sur différentes faces, arêtes et coins.
• Nous utilisons des équipements de pointe pour assurer un contrôle précis de la hauteur et des tests cohérents.
• L'objectif est d'identifier de manière proactive les points faibles de l'emballage avant l'expédition en masse.

Respect des normes ISTA et ASTM

Nos protocoles de test de chute sont conformes aux normes internationalement reconnues de l'ISTA (International Safe Transit Association) et de l'ASTM. Le respect de ces directives industrielles garantit que notre processus de validation est approfondi et directement adapté aux circuits logistiques mondiaux.

• Le respect de ces normes permet de valider la conformité de l'emballage aux exigences du transporteur.
• Les procédures sont choisies en fonction du canal de distribution et du type d'emballage.
• Le respect de ces protocoles permet de réduire les réclamations pour dommages et les retours de produits.

Utilisation des données d'essai pour l'optimisation de l'emballage

Nous documentons soigneusement les résultats de chaque essai de chute afin d'apporter des améliorations fondées sur des données. Ces informations nous permettent d'optimiser les matériaux d'emballage et la conception structurelle, en conciliant protection et rentabilité.

• Nous analysons tout dommage causé à la boîte ou au produit qu'elle contient afin d'identifier les points de défaillance.
• Les résultats permettent de modifier le rembourrage, la résistance de la boîte et les méthodes de scellement.
• Ce cycle d'amélioration continue garantit que nos emballages évoluent pour répondre aux défis de la distribution dans le monde réel.

Traçabilité : Peut-on suivre chaque composant par son numéro de série ?

La traçabilité totale ne consiste pas à sérialiser la moindre vis. Il s'agit d'un système basé sur le risque qui relie les composants critiques depuis les lots de matières premières jusqu'au produit final assemblé, ce qui permet d'isoler les défauts avec précision lorsque c'est le plus important.

Niveaux de traçabilité : Des lots de matériaux aux produits finis

Notre système de traçabilité crée un historique complet de la production en opérant à plusieurs niveaux. Bien que nous ne sérialisions pas chaque composant, nous suivons les articles depuis les lots de matières premières jusqu'à l'unité finale, en assurant un lien clair à chaque étape critique. Cette approche multicouche fournit les données nécessaires au contrôle de la qualité et à l'analyse des causes profondes.

• Niveau des matériaux : Nous enregistrons les codes de lot et de date du fournisseur pour tous les composants entrants. Les pièces de grande valeur, comme la puce de traitement principale, portent souvent leur propre numéro de série unique fourni par le fournisseur, que nous enregistrons également.
• Niveau de la carte PCB : Nous attribuons un numéro de série unique ou un code QR à chaque carte mère au cours de la fabrication. Ce numéro devient l'identifiant central qui relie tous les autres lots de composants à une carte spécifique.
• Niveau du produit fini : Le numéro de série du produit final est directement lié au numéro de série du circuit imprimé. Cela crée une chaîne claire et ininterrompue entre l'unité externe et toutes les données de ses composants internes.

Approche basée sur le risque : Pourquoi tous les composants ne sont pas sérialisés

Nous mettons en œuvre la traçabilité en fonction du risque lié à un composant et de son impact potentiel sur les performances et la sécurité du produit. Cette stratégie s'aligne sur les meilleures pratiques de l'industrie automobile, telles que celles de l'IATF 16949, en équilibrant le suivi détaillé et l'efficacité de la fabrication. Elle nous permet de concentrer nos ressources sur les pièces qui présentent le plus grand risque en cas de défaillance.

• Les composants critiques tels que le contrôleur principal, les relais et les modules d'alimentation bénéficient du niveau de suivi le plus détaillé, souvent jusqu'à l'unité individuelle.
• Notre approche est guidée par des normes qui exigent des numéros de contrôle pour les unités ou les lots “le cas échéant”, ce qui nous donne la possibilité d'appliquer une méthodologie pratique basée sur le risque.
• Les composants de base tels que les résistances standard, les vis ou le boîtier sont suivis au niveau du lot. Cela suffit pour isoler tout problème potentiel lié à un cycle de production spécifique ou à la livraison d'un fournisseur.

Technologies de base permettant la traçabilité

L'ensemble de notre processus repose sur un système central d'exécution de la fabrication (MES). Ce système fait office de base de données de production, recueillant et reliant les données issues des technologies avancées de marquage et de numérisation tout au long de la chaîne de montage. Il sert de source unique de vérité pour chaque unité que nous construisons.

• Le système MES relie les numéros de série des produits aux lots de composants, aux fournisseurs, aux paramètres des machines, aux opérateurs et à toutes les données de test générées pendant la production.
• Nous utilisons le marquage direct au laser pour graver des codes QR permanents sur les circuits imprimés. Cela garantit que l'identifiant ne peut pas être enlevé, sali ou usé pendant la durée de vie du produit.
• Des scanners automatisés à chaque étape clé de la production capturent ces données, établissant un historique détaillé de l'assemblage et éliminant le risque d'erreurs de saisie manuelle des données.

Impact pratique : Identifier les défauts et réduire l'ampleur des rappels

Ce système permet d'isoler les défauts avec une extrême précision. Si une défaillance sur le terrain ou un défaut de production est détecté, nous pouvons rapidement en retracer l'origine. Cette capacité réduit considérablement la portée de toute enquête nécessaire ou de tout rappel de produit potentiel, ce qui permet d'économiser beaucoup de temps et d'argent.

• Un seul numéro de série de produit permet à notre équipe qualité d'identifier la date de production spécifique, les enregistrements de placement SMT et le lot exact du fournisseur d'une pièce suspecte.
• Cette capacité nous permet d'isoler un problème sur un petit lot défini de produits - par exemple, ceux fabriqués un jour donné avec une bobine de composants spécifique - au lieu de procéder à un rappel général et coûteux.
• Il fournit un historique de production complet et accessible pour chaque unité, ce qui est inestimable pour effectuer une analyse efficace des causes profondes et mettre en œuvre des améliorations continues de notre processus de fabrication.

Conclusion

Notre engagement envers la norme IATF 16949 guide chaque étape du contrôle de la qualité, depuis la traçabilité des composants jusqu'aux tests de déverminage en pleine charge. Ce processus garantit que chaque chargeur portable pour VE offre des performances et une sécurité constantes. En fin de compte, ces mesures réduisent les taux de défauts et préservent la réputation de votre marque auprès des utilisateurs finaux.

Si vous avez des exigences spécifiques en matière de qualité ou si vous souhaitez consulter notre documentation sur les essais, contactez notre équipe. Nous pouvons vous fournir les données dont vous avez besoin pour prendre une décision d'achat éclairée.
