12V RV 냉장고 통합: 빌트인 소싱 가이드

부적절한 RV 통합(12V RV 냉장고)은 값비싼 보증 청구와 심각한 브랜드 손상으로 직결됩니다. OEM 또는 장착업체가 환기 엔지니어링을 간과하거나 잘못된 래칭 하드웨어를 지정하면 조기 부품 고장, 비효율적인 전력 소모, 도로에서의 잠재적인 안전 책임 등 예측 가능한 결과가 발생합니다. 이러한 설치 오류는 신뢰할 수 없는 차량과 불만스러운 고객 지원 티켓의 백로그를 만듭니다.

이 소싱 가이드는 제품 관리자와 엔지니어를 위한 기술 표준 운영 절차의 역할을 합니다. 좁은 캐비닛 컷아웃에서의 방열 관리부터 인버터 없이 직접 12V DC 배선을 사용하는 로직에 이르기까지 핵심 통합 요구 사항을 분석합니다. 또한 다양한 차량 레이아웃에서 호환성을 보장하기 위해 주행 안전 도어 래치와 리버서블 힌지의 기계적 필수 요소에 대해서도 자세히 설명합니다.

환기 엔지니어링: 좁은 캐비닛의 열을 어떻게 관리할까요?

컴팩트한 인클로저에서 효과적인 열 관리는 나중에 고려할 사항이 아니라 부품 배치, 수동 대류 및 능동 냉각의 균형을 유지하여 안정성을 보장하는 설계 수준의 규율입니다.

밀폐된 캐비닛에서 열을 관리하려면 설계를 우선시하는 접근 방식이 필요합니다. 열 문제에 대응하는 대신 열을 발생시키는 구성 요소를 전략적으로 배치하여 자연스러운 공기 흐름을 최적화함으로써 열 문제를 예방할 수 있습니다. 이 기본 단계는 핫스팟이 형성되지 않도록 하고 생성된 열이 인클로저에서 빠져나갈 수 있는 명확한 경로를 확보합니다.

통합 설계 및 구성 요소 배치

효과적인 열 관리는 초기 설계 단계에서 시작됩니다. 가장 뜨거운 부품을 올바르게 배치하면 시스템 자체의 구조를 이용해 냉각을 용이하게 하고 더 복잡한 솔루션의 필요성을 줄일 수 있습니다. 여기에는 부품 간의 적절한 공기 흐름을 계획하고 하드웨어를 제작하기 전에 모델링을 사용하여 열 거동을 예측하는 것이 포함됩니다.

• 압축기나 전원 공급 장치와 같은 고출력 부품을 환기구 근처에 배치하여 열을 효율적으로 배출하세요.
• 내부 부품 사이에 충분한 간격을 두어 공기가 원활하게 순환하도록 하여 열이 갇히지 않도록 합니다.
• 설계 단계에서 열 모델링을 사용하여 생산 전에 잠재적인 문제 영역을 식별하고 해결하세요.

패시브 환기 전략

열 부하가 중간 정도인 애플리케이션의 경우 패시브 환기는 안정적이고 에너지 효율적인 솔루션입니다. 이 방법은 자연 대류(뜨거운 공기가 상승하는 원리)를 사용하여 동력 부품 없이 인클로저에서 열을 이동시킵니다. 많은 일반적인 시나리오에서 안전한 작동 온도를 유지할 수 있는 조용하고 고장 없는 방법입니다.

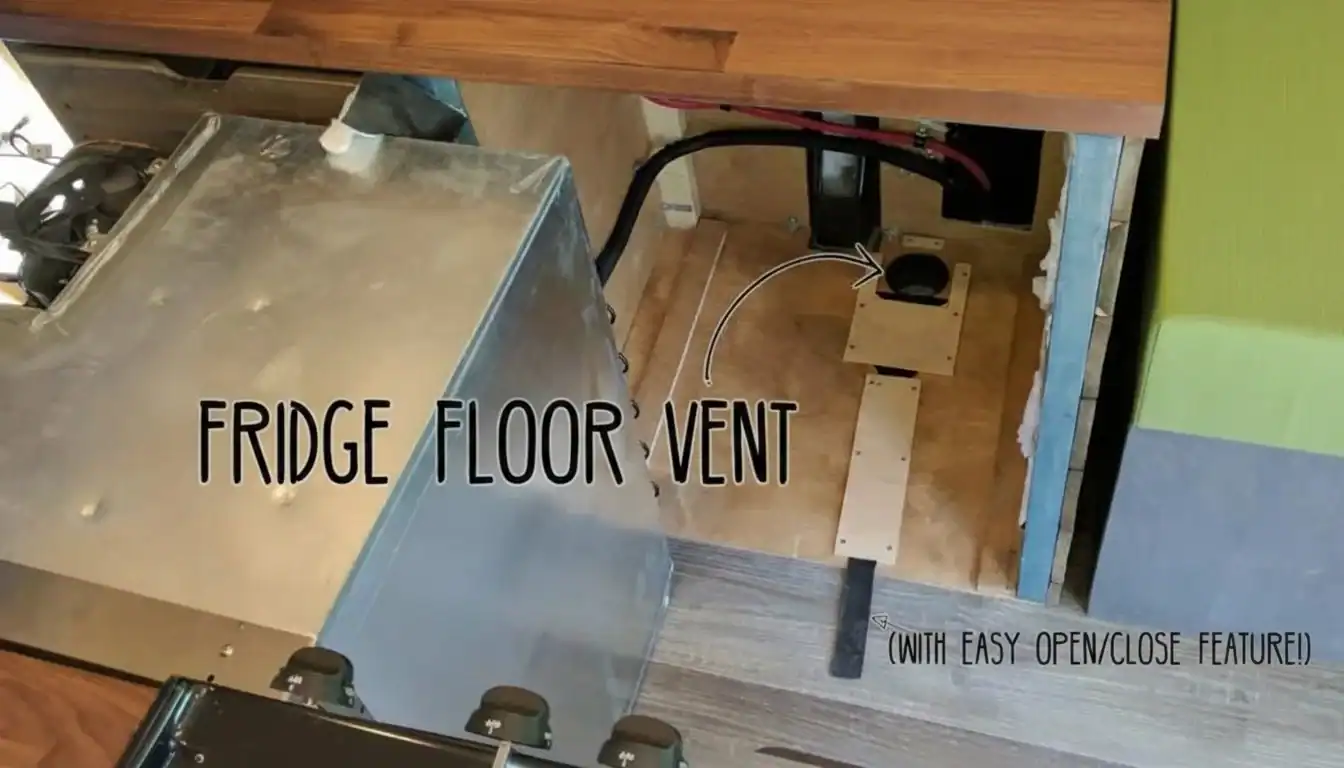

• 캐비닛의 상단과 하단에 통풍구를 설치하여 아래로는 시원한 공기가 들어오고 위로는 더운 공기가 빠져나가는 자연스러운 굴뚝 효과를 연출하세요.
• 중요한 구성 요소에 방열판을 사용하면 열 에너지를 주변 공기로 더 효과적으로 방출할 수 있습니다.
• 인클로저에 열전도율이 좋은 소재를 선택하면 내부 전자 장치에서 열을 방출하는 데 도움이 됩니다.

액티브 냉각 시스템

열 밀도가 높거나 주변 온도가 높아지면 능동 냉각이 필요합니다. 이러한 시스템은 동력 부품을 사용하여 열을 강제로 제거하고 안정적인 상태를 유지합니다. 에너지를 소비하지만 까다로운 환경에서 민감한 전자기기를 보호하는 데 필요한 성능을 제공합니다.

• 소형 저소음 팬을 설치하여 강제 공기 흐름을 만들어 더운 공기를 밖으로 밀어내고 시원한 공기를 안으로 끌어들입니다.
• 먼지나 습기와 같은 외부 오염 물질을 유입하지 않고 내부 공기를 냉각하는 폐쇄 루프 솔루션을 위해 열교환기를 구현하세요.
• 특정 열 목표를 달성해야 하는 경우 소규모 공조 장치를 통합하여 정밀한 온도 조절이 가능합니다.

12V DC 직접 연결: 인버터 사용을 피해야 하는 이유는 무엇인가요?

12V DC 직접 연결은 인버터 에너지 손실을 방지하지만 두껍고 값비싼 배선의 필요성, 높은 암페어로 인한 화재 위험 증가 등 주요 과제가 발생합니다.

직접 12V DC 시스템은 서류상으로는 더 간단해 보이지만, 엔지니어링 트레이드 오프 때문에 배터리와 매우 가까운 곳에 위치한 저전력 디바이스 외에는 비실용적인 경우가 많습니다. 이 선택은 단순히 효율성뿐만 아니라 비용, 무게, 운영 안전에 영향을 미치는 중요한 결정입니다. RV와 같은 많은 모바일 애플리케이션에서는 고전류 DC 전송의 단점이 인버터를 사용하지 않음으로써 얻을 수 있는 이점보다 더 큽니다.

인버터 비효율성 및 에너지 낭비

DC 직접 연결의 주요 논거는 효율성입니다. 인버터를 사용하여 12V DC 전원을 가정용 AC 전원으로 변환하는 것은 본질적으로 손실이 발생하는 과정입니다. 대부분의 인버터는 80%~90% 효율로 작동하므로 배터리 저장 에너지의 10~20%가 즉시 폐열로 전환됩니다. 와트시 단위가 중요한 RV 또는 오프그리드 시스템의 경우 이러한 손실은 배터리 사용 시간을 단축시킵니다. 컴프레서 냉장고와 같은 12V 기기에 직접 DC로 연결하면 이러한 변환 단계를 제거하여 보다 효율적인 전기 아키텍처를 구축할 수 있습니다.

전압 강하 및 두꺼운 배선 요구 사항

저전압 시스템은 거리에 따른 전압 강하에 매우 민감합니다. 주어진 양의 전력을 공급하려면 12V 시스템은 120V 시스템보다 훨씬 더 높은 전류를 사용해야 합니다. 이 높은 전류는 상당한 에너지 손실과 성능 저하를 방지하기 위해 두껍고 값비싼 구리 케이블을 필요로 합니다. 예를 들어, 12V 시스템에서 1500와트 기기를 작동하려면 3피트 정도의 짧은 길이에 4AWG의 무거운 와이어가 필요합니다. 이러한 대구경 전선의 비용, 무게, 설치 복잡성은 특히 소형 밴이나 RV 제작 시 엄청난 부담이 될 수 있습니다.

고전류 및 안전 위험

12V 시스템에 내재된 높은 암페어는 심각한 안전 위험을 초래합니다. 고전류는 전선, 퓨즈 및 연결 지점에 엄청난 열 스트레스를 가합니다. 연결이 약간 느슨하거나 크기가 작은 전선은 빠르게 과열되어 절연체를 녹이고 심각한 화재 위험을 초래할 수 있습니다. 정확한 크기의 퓨즈와 차단기로 적절한 회로를 보호하는 것은 타협할 수 없는 필수 요소입니다. 전기 부하를 안전하게 처리하려면 모든 연결이 완벽하게 안전해야 하므로 표준 AC 시스템보다 설치가 훨씬 까다롭습니다.

신뢰할 수 있는 OEM 차량용 쿨러 제조업체

월 200,000개 이상의 생산량으로 성능을 위해 제작된 글로벌 인증 차량용 쿨러를 보유하고 있습니다. 귀사의 브랜드를 확장할 수 있도록 완벽한 OEM/ODM 맞춤화 및 마케팅 지원을 제공합니다.

OEM 모델 살펴보기 →

도어 래치: RV에 “트래블 락” 안전이 중요한 이유는 무엇인가요?

여행용 잠금 래치는 RV 설계에서 빼놓을 수 없는 요소로, 이동 중 차량의 힘에 의해 메인 도어가 열리지 않도록 고정하고 캠핑장에서 도난을 방지하는 강력한 물리적 억제 기능을 제공합니다.

운송 중 우발적 개봉 방지

트래블 잠금장치의 주요 기능은 차량이 이동하는 동안 주 출입문을 안전하게 고정하는 것입니다. 이는 지속적인 도로 진동, 고속도로 속도에서의 상당한 풍압, 내부 무게 이동에 견딜 수 있도록 설계된 엔지니어링 시스템입니다. 트래블 잠금장치가 없으면 표준 래치가 고장나서 문이 열려 탑승자와 다른 운전자에게 즉각적인 위험을 초래할 수 있습니다.

• 주행 시 발생하는 동적 힘으로부터 도어를 고정합니다.
• 화물이나 반려동물이 차량에서 튕겨져 나올 위험을 줄여줍니다.
• 도어를 프레임에 단단히 고정하여 RV의 구조적 무결성을 유지합니다.

무단 침입 및 도난 방지

캠핑카를 주차할 때 견고한 여행용 잠금장치는 중요한 보안 장벽 역할을 합니다. 이러한 잠금장치는 일반적인 가정용 하드웨어보다 내구성과 변조 방지 기능이 뛰어나 개인 소지품과 차량 자체에 필요한 보호 기능을 제공합니다. 차량이 외딴 캠핑장에 있든 보관 시설에 있든 강제 침입에 대한 첫 번째 방어선입니다.

• 침입에 대한 강력한 물리적 억지력을 제공합니다.
• 보안 강화를 위해 프로그래밍 가능한 코드가 있는 키리스 엔트리를 통합하는 경우가 많습니다.
• 창문 잠금장치 및 경보 시스템과 같은 다른 보안 하드웨어와 함께 작동합니다.

최신 잠금 시스템으로 보안 강화

업계에서는 동일한 제조업체의 여러 RV 차량을 열 수 있는 마스터 키를 사용하는 기존의 키 잠금 장치에서 벗어나고 있습니다. 최신 키리스 시스템은 훨씬 더 안전한 대안을 제공합니다. 프로그래밍 가능한 고유한 숫자 코드를 사용하는 이러한 업그레이드된 잠금장치는 공유 키의 위험을 없애고 소유자가 차량에 액세스할 수 있는 사람을 더 잘 제어할 수 있도록 합니다.

• 범용 마스터 키의 보안 취약성을 제거합니다.
• 소유자가 코드를 쉽게 변경하여 게스트 또는 서비스 기술자에게 임시 액세스 권한을 부여할 수 있습니다.
• 실제 키를 찾을 필요 없이 빠르고 편리하게 입장할 수 있습니다.

리버시블 도어: 다양한 밴 레이아웃에 어떻게 적용되나요?

리버시블 도어는 사소한 편의성이 아니라 공간 제약이 있는 차량 내부에서 기능적이고 방해가 되지 않는 레이아웃을 구현하는 핵심 기능입니다.

분할 조리실 주방의 효율성 극대화

가전제품과 카운터가 중앙 통로를 사이에 두고 마주보고 있는 분할 조리실 레이아웃에서는 리버서블 도어를 통해 냉장고가 주 작업 공간에서 멀리 떨어져 열리도록 할 수 있습니다. 이렇게 하면 도어가 반대편 카운터, 싱크대 또는 쿡탑에 대한 접근을 막는 것을 방지할 수 있습니다. 그 결과 특히 여러 사람이 한 공간을 사용할 때 더욱 원활하고 효율적인 요리 워크플로우가 가능합니다.

• 반대편 카운터와 가전제품에 방해받지 않고 접근할 수 있습니다.
• 한 사람이 냉장고에 액세스하는 동안 다른 사람이 요리하거나 청소할 수 있도록 더 나은 워크플로우를 지원합니다.
• 주방 사용성을 손상시키지 않고 냉장고를 조리실 양쪽에 배치할 수 있습니다.

통로 정리 및 교통 흐름 개선

밴 설계의 주요 과제는 명확한 통로를 유지하는 것입니다. 리버시블 도어를 사용하면 설치자가 도어 스윙을 주 통로에서 멀리 떨어뜨려 벽이나 캐비닛 쪽으로 향하도록 설정할 수 있습니다. 이 간단한 조정은 교통 흐름을 개선하고 좁은 실내에서 공간감을 극대화하여 잠재적인 장애물 및 안전 위험을 제거하는 데 매우 중요합니다.

• 냉장고 문이 운전석과 거실 사이의 주요 통로를 막는 것을 방지합니다.
• 도어가 열려 있을 때 잠재적인 넘어질 위험을 제거하여 안전성을 높입니다.
• 특히 여러 출입구가 있는 이중 슬라이딩 도어가 있는 승합차에서 접근성을 개선합니다.

유연한 캐비닛 및 스토리지 배치

리버서블 도어 덕분에 밴 제작자는 주변 캐비닛을 자유롭게 디자인할 수 있습니다. 왼쪽 또는 오른쪽으로 고정된 스윙에 갇히지 않고 설계자는 차량의 전체 레이아웃과 구조적 요구 사항에 가장 적합한 측면에 키가 큰 팬트리, 서랍 또는 기타 모듈식 수납 유닛을 배치할 수 있습니다. 이러한 적응성 덕분에 제작자는 휠 웰이나 구조 기둥과 같은 차량별 제약 조건을 디자인에 영향을 주지 않고 해결할 수 있습니다.

• 냉장고 양쪽에 키가 큰 팬트리나 수납장을 설치할 수 있습니다.
• 코너 배치 또는 컨버터블 침대 시스템과의 통합과 같은 독특한 설치 환경에 맞게 조정할 수 있습니다.
• 레이아웃을 손상시키지 않고 고정된 차량 제약 조건을 해결할 수 있는 유연성을 제공합니다.

결론

12V 냉장고를 올바르게 통합하는 것은 단순한 캐비닛 크기를 넘어서는 문제입니다. 최적의 냉각 성능과 에너지 효율을 위해서는 적절한 환기 엔지니어링과 직접 DC 배선이 필수적입니다. 이러한 세부 사항은 여행용 안전 래치와 같은 기능과 함께 차량의 장기적인 신뢰성과 최종 사용자의 경험에 직접적인 영향을 미칩니다.

현재 빌드 사양을 이러한 통합 포인트와 비교하여 검토하면 개선이 필요한 부분을 파악하는 데 도움이 될 수 있습니다. 유니티 엔지니어링 팀은 설계 프로세스를 지원하기 위해 상세한 컷아웃 도면과 기술 데이터를 제공할 수 있습니다.
